IIC接口LCD屏轉接助力顯示
隨著嵌入式系統和智能硬件的發展，對人機交互界面的需求也在不斷提升。為了簡化開發流程并提高設備的可操作性，一款基于I2C通信協議的液晶屏轉接板應運而生，適用于LCD1602、LCD2004等多種字符型顯示屏。

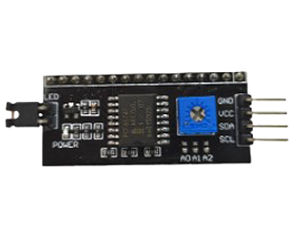

該轉接板搭載PCF8574芯片作為主控制器，通過I2C總線實現與主控單元之間的數據傳輸。這種設計大幅減少了傳統并行接口所需的引腳數量，只需兩根信號線即可完成控制與數據顯示功能，明顯提升了系統的集成度和布線靈活性。
在實際運行中，該轉接板負責將主控端發送的指令與數據進行格式轉換，并驅動液晶顯示屏完成字符或狀態信息的呈現。由于采用了I2C通信方式，模塊具備良好的兼容性，能夠適配常見的單片機平臺，如STM32、Arduino、ESP32等，廣泛應用于工業監測、家用電器、教學實驗設備等領域。
此外，該轉接板支持背光調節功能，用戶可根據環境亮度手動調整屏幕顯示效果，增強可視性的同時也有助于降低整體功耗。其電路結構簡潔，外部元件較少，便于快速部署至各類控制系統中，無需復雜配置即可實現即插即用操作。
對于開發者而言，這款I(lǐng)2C接口轉接模塊降低了學習門檻，使初學者也能輕松上手使用LCD1602或LCD2004屏幕進行項目開發。同時，它也為進階用戶提供了一種高效穩定的顯示解決方案，尤其適用于空間受限或需要多模塊協同工作的應用場合。
該轉接板的設計還考慮到了不同應用場景下的使用需求。例如，在工業控制設備中，常需長時間運行并顯示關鍵參數，此時模塊的穩定性與抗干擾能力尤為重要。通過優化I2C通信時序和電源濾波設計，該轉接板可在復雜電磁環境中維持穩定工作，確保數據準確顯示。而在教學實驗或DIY項目中，其標準化接口和通用驅動支持也深度簡化了調試流程，為開發者節省了大量時間。
值得一提的是，該擴展板還支持地址自定義設置，多個同類設備可以共用同一條I2C總線，互不干擾地完成各自任務。這一特性使其在多屏顯示、遠程監控等復雜系統中表現出色。
綜上所述，這款基于PCF8574的I2C轉接板為液晶屏提供了便捷的接入方式，也通過精簡接口、降低資源占用，提升了整體系統的響應效率和穩定性。隨著物聯網與自動化技術的不斷演進，此類低成本、高性能的顯示擴展方案將在更多領域中發揮作用。
