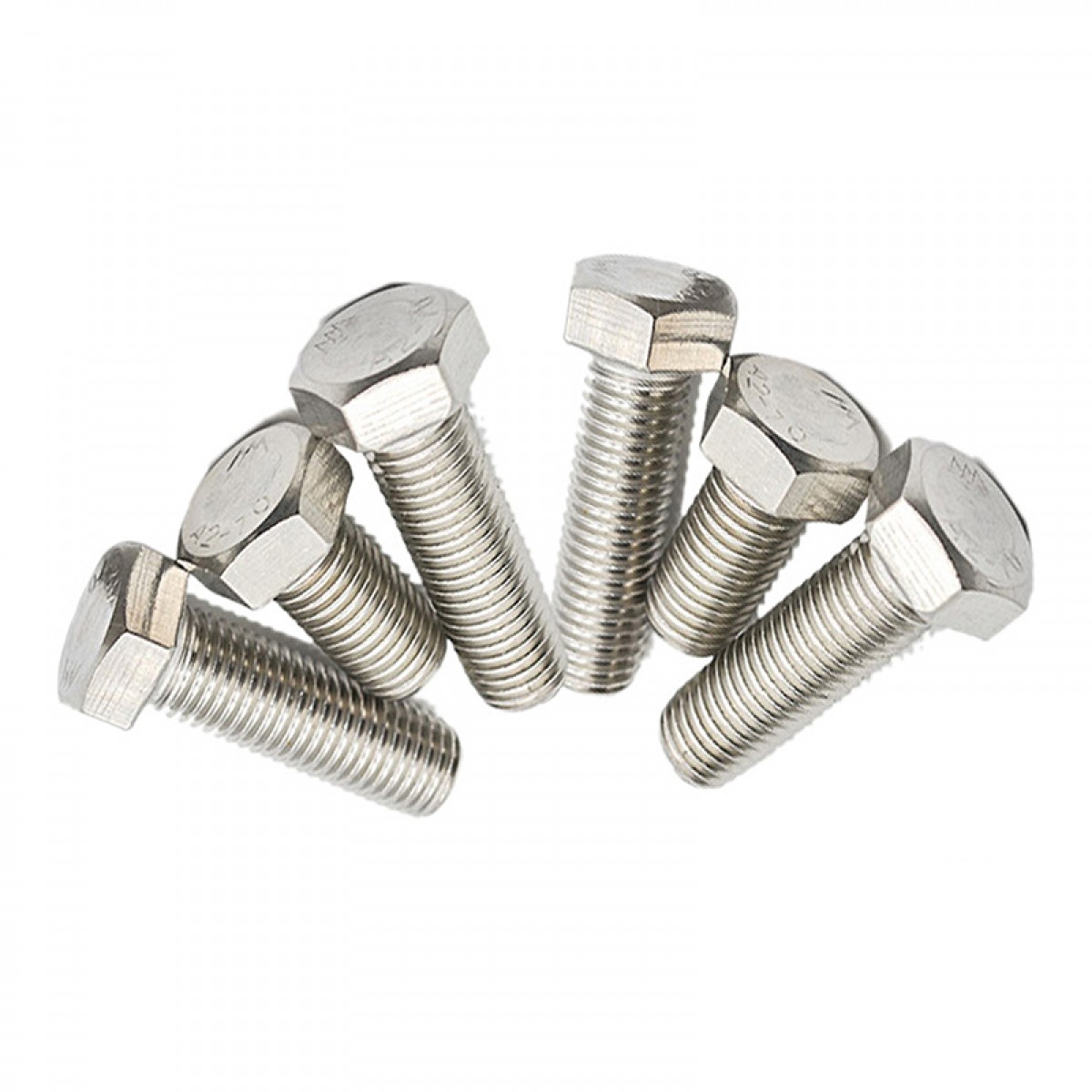

六角螺栓型號及尺寸規格表

來源: 發布時間:2025-07-15

六角螺栓型號及尺寸規格表

一、中國標準(GB/T 5782-2000)

適用范圍

  • 螺紋規格:M1.6~M64

  • 性能等級:5.6、8.8、9.8、10.9、A2-70(不銹鋼)、A4-70(不銹鋼)等

  • 產品等級

    • A級:D≤24mm且L≤10d或L≤150mm(取較小值)

    • B級:D>24mm或L>10d或L>150mm(取較小值)

關鍵尺寸參數(示例)


螺紋規格 螺距(P) 對邊寬度(s,mm) 頭部高度(K,mm) 長度范圍
M12 1.75 19 12.5 20~200
M16 2.0 24 16.0 30~200
M20 2.5 30 18.7 50~200


二、德國標準(DIN 933-1987)

適用范圍

  • 螺紋規格:M1.6~M52

  • 產品等級

    • A級:D≤24mm且L≤10d或L≤150mm(取較小值)

    • B級:其他情況

關鍵尺寸參數(示例)


螺紋規格 螺距(P) 對邊寬度(s,mm) 頭部高度(K,mm) 長度范圍
M12 1.75 19 12.5 25~200
M16 2.0 24 16.0 30~200
M20 2.5 30 18.7 50~200


:DIN 933與ISO 4017在M10/M12規格中對邊和頭部高度(K)可能存在差異,ISO尺寸通常略大。

三、美國標準(ANSI B18.2.1)

適用范圍

  • 螺紋規格:1/4"~3"(約M6.35~M76.2)

  • 強度等級:美制5級(中碳鋼)、美制8級(中碳合金鋼)

  • 表面處理:氧化發黑、鍍鋅等

關鍵尺寸參數(示例)


螺紋規格(UNC) 對邊寬度(s,英寸) 頭部高度(K,英寸) 長度范圍(英寸)
1/2"-13 0.75 0.438 5/16"~8"
3/4"-10 1.125 0.562 1/2"~8"


單位換算:1英寸≈25.4mm,例如0.75英寸≈19.05mm。

四、國際標準(ISO 4017-2011)

適用范圍

  • 螺紋規格:M2~M64

  • 產品等級

    • A級:D≤24mm且L≤10d或L≤150mm(取較小值)

    • B級:其他情況

  • 材料:碳鋼(5.6~12.9級)、不銹鋼(A2-70/A4-80)

關鍵尺寸參數(示例)


螺紋規格 螺距(P) 對邊寬度(s,mm) 頭部高度(K,mm) 長度范圍
M12 1.75 19 12.5 20~300
M16 2.0 24 16.0 30~300
M20 2.5 30 18.7 50~300


五、標準對比與選型建議

1. 對邊寬度與頭部高度(K)

  • GB/ISO/DIN:M12及以上規格基本一致(s=19mm,K=12.5mm)。

  • ANSI:因單位差異,對邊寬度略大(如1/2"-13UNC對應s≈19.05mm),頭部高度較?。↘≈11.13mm)。

2. 長度范圍

  • 通用性:各標準均覆蓋常見需求(如20~200mm),但特殊長度需參考具體標準。

  • 差異:ISO 4017支持更長螺栓(至長300mm),適用于大型結構。

3. 材料與性能

  • 不銹鋼需求:優先選擇GB(A2/A4-70)或ISO標準。

  • gaoqiang度要求:美制8級(ANSI)或10.9/12.9級(GB/ISO)螺栓。

六、附表:完整尺寸速查表


標準 螺紋規格 螺距(P) 對邊寬度 頭部高度(K) 長度范圍
GB/T 5782 M12 1.75 19 12.5 20~200
DIN 933 M12 1.75 19 12.5 25~200
ANSI B18.2.1 1/2"-13 13 TPI 0.75"(19.05) 0.438"(11.13) 5/16"~8"
ISO 4017 M12 1.75 19 12.5 20~300
