ZYF-16型自力式壓差控制閥/不銹鋼自力式壓差控制流量平衡閥

一、產品說明：

   ZYF-16型自力式壓差控制閥，不需外來能源，依靠被調介質自身壓力變化進行自動調節，自動消除管網的剩余壓頭及壓力波動引起的流量變化，恒定用戶進出口壓差，有助于穩定系統運行。特別適用于分戶計量或自動控制系統中。

二、性能與特點：

該閥為雙瓣結構，閥桿不平衡力小，結構緊湊，用于供熱（空調）水系統中，恒定被控系統的壓差，并有以下特點：
1、恒定被控系統壓差；
2、支持被控系統內部自主調節；
3、吸收外網壓差波動；
4、采用先進的無級調壓結構，控制壓差可調比達25：1；
5、具備自動消除堵塞功能；
6、法蘭尺寸符合GB4216.2中灰鑄鐵法蘭尺寸。

三、技術參數：

1、公稱壓力1.6MPa；
2、介質溫度0-150℃；
3、工作壓差范圍0.02-0.3MPa；
4、控制壓差設定值 ：0.02MPa；控制壓差可調范圍0.02-0.3MPa；
5、導壓管長度:1.6m
6、導壓管連接端尺寸：1/2"管螺紋。

四、安裝調試：

1、介質流動方向應與閥體箭頭方向一致；

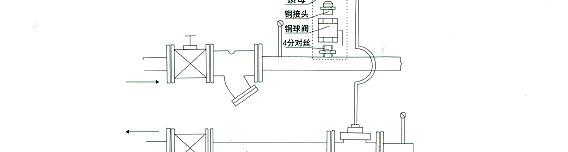

2、該型閥應安裝在回水管上，閥上接導壓管，導壓管的另一端與供水管連接，建議在導壓管供水端安裝1/2“球閥，以便啟動消除堵塞功能；
3、在導壓管前的供水管上應安裝過濾網，避免水質太差造成該閥失去自動調節功能；
4、供水管和該閥前的回水管應分別裝設壓力表，便于調節控制壓差；

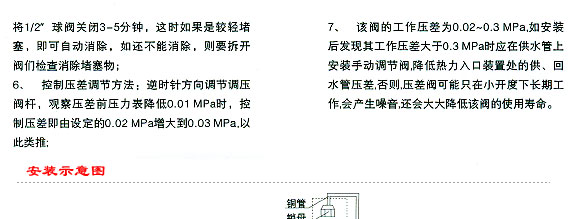

5、如發現該系統流量過大或過小，可能的原因是管道元件安裝時的雜物卡陰在閥塞上，可將1/2"球閥關閉3-5分鐘，這時如果是較輕堵塞，即可自動消除，如還不能消除，則要拆開閥門檢查消除堵塞物；

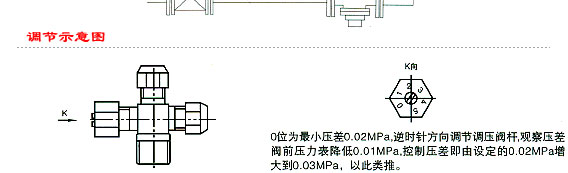

6、控制壓差調節方法：逆時針方向調節調壓閥桿，觀察壓差前壓力表降低0.01MPa時，控制壓差即由設定的0.02MPa增大到0.03MPa，以此類推；
7、該閥的工作壓差為0.02-0.03MPa，如安裝后發現其工作壓差大于0.3MPa時應在供水管上安裝手動調節閥，降低熱力入口裝置處的供、回水管壓差，否則，壓差閥可能只在小開度下長期工作，會產生噪音，還會大大降低該閥的使用壽命。

五、流量平衡閥技術參數：

訂貨須知：
一、①流量平衡閥產品名稱與型號②流量平衡閥口徑③流量平衡閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定公司的流量平衡閥型號，請按流量平衡閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
